Technika és tervezés

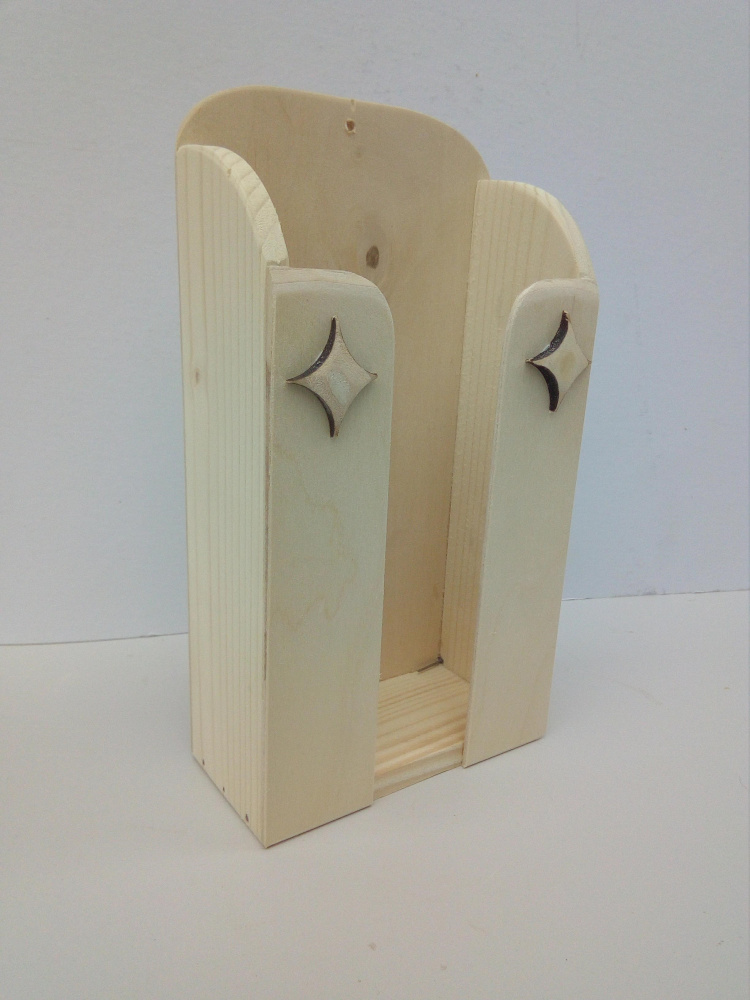

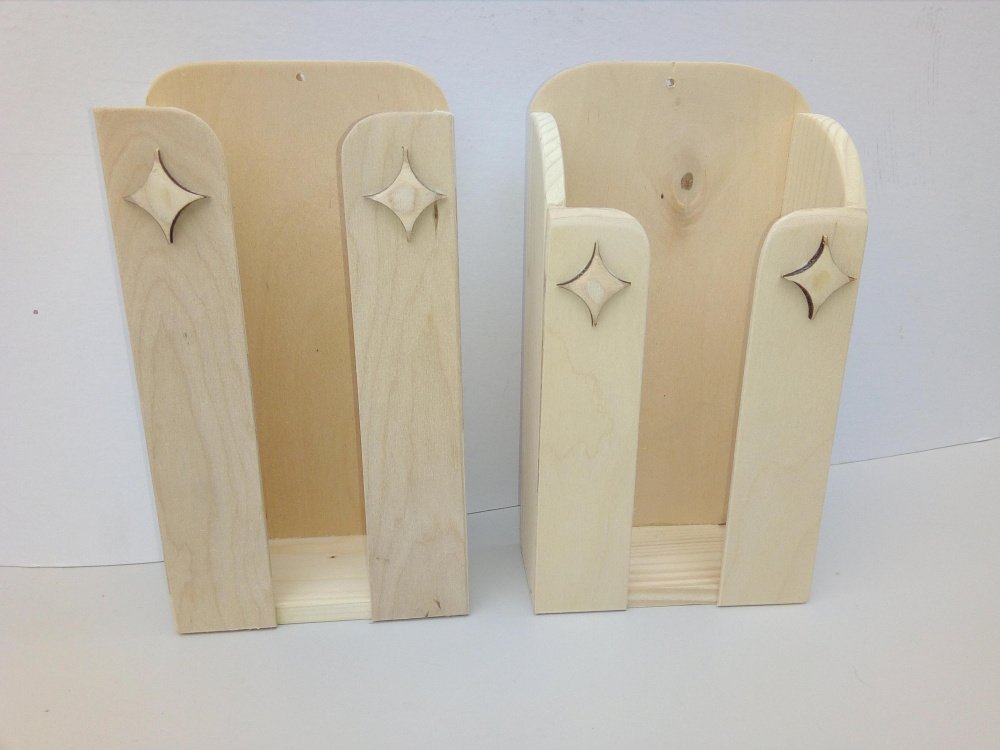

Fali p.zsebkendő-tartó

(méretre szabott)

100 db papírzsebkendő tárolására szolgáló hasznos eszköz. Falra szerelhető, a zsebkendő könnyen kivehető belőle. Mivel elég nagy munkadarab, alkatrészei méretre szabottak.

Szállított alkatrészek, anyagok:

- 1 db hátfal: 250 x 134 x 4 rét. lemez
- 2 db 230 x 25 x 4 rét. lemez
- 2 db 230 x 60 x 10 fenyőléc
- 1 db 115 x 60 x 10 fenyőléc

A hátfal felső formáját a tanuló alakítja ki saját elképzelésének, illetve szerszám adta lehetőségeinek megfelelően.

Elkészíthető 2 tanórában.
Szerszámigény: kalapács, csiszolópapír.

Elkészítés menete:

- Kiosztjuk az alkatrészeket, ellenőrizzük azok állapotát, elkészítjük a névkártyát, majd az egészet a nylon zacskóban tároljuk.
- Valamennyi alkatrészt csiszoltassa simára! A csiszolást szálirányba végeztesse!
Összecsiszolást követően a műszaki rajzolási lehetőséget a doboz rövidebbik oldalának háromnézetű rajza, (1. sz melléklet) adja.
- Állítsák össze a dobozt, ügyelve arra, hogy a szeg ne bújjon ki, mert utólag elég nehéz azt helyrehozni!
- Ügyeljünk a derékszög beállítására!
- Szegeltessük fel a hátfalat!
- Ragasztassuk fel az első lemezeket!
- Csiszoltassuk össze a munkadarabot!
- A kész dobozt lakkozhatják, pácolhatják.


Letölthető dokumentumok:

Elkészítési útmutató »

Elkészítési útmutató rajz »

1. sz. melléklet (Mûszaki rajz) »

2. sz. melléklet (Mûszaki rajz) »


vissza a munkadarabok listájához »
